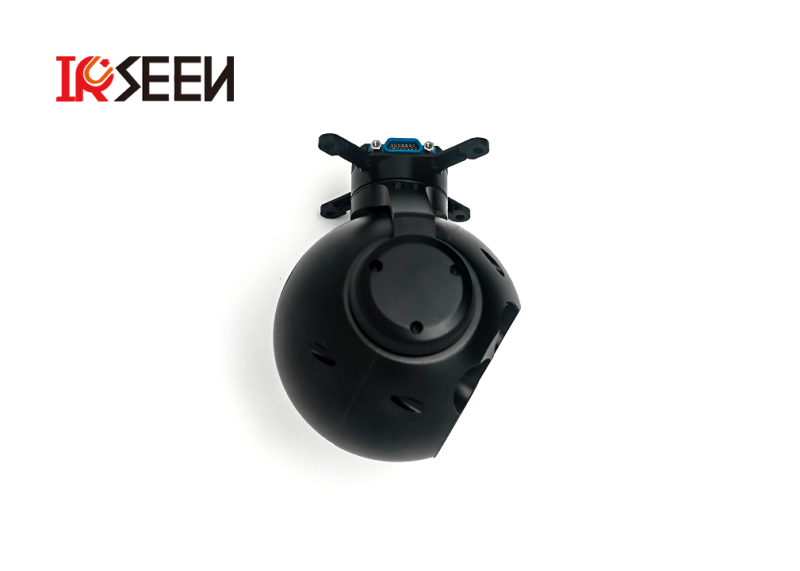

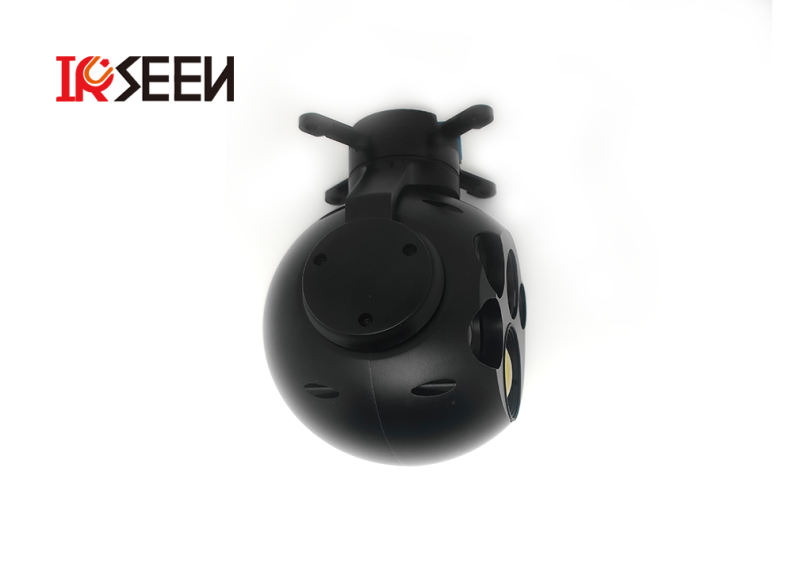

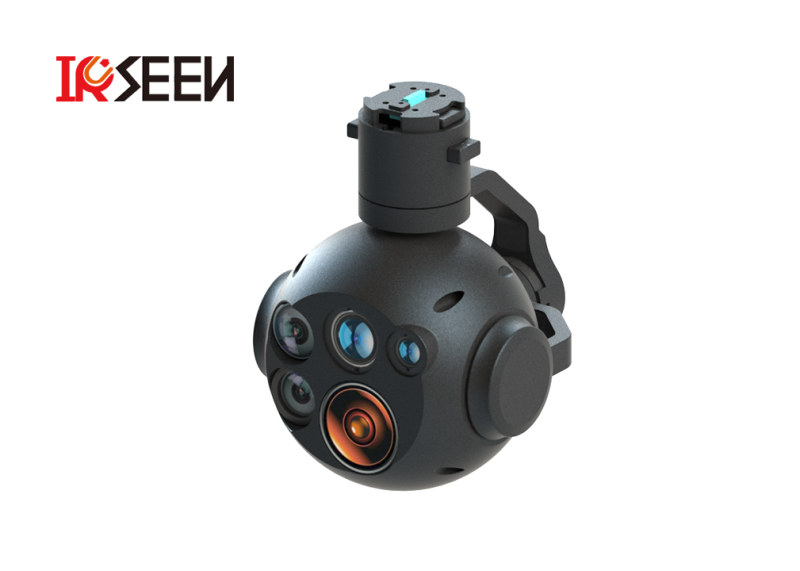

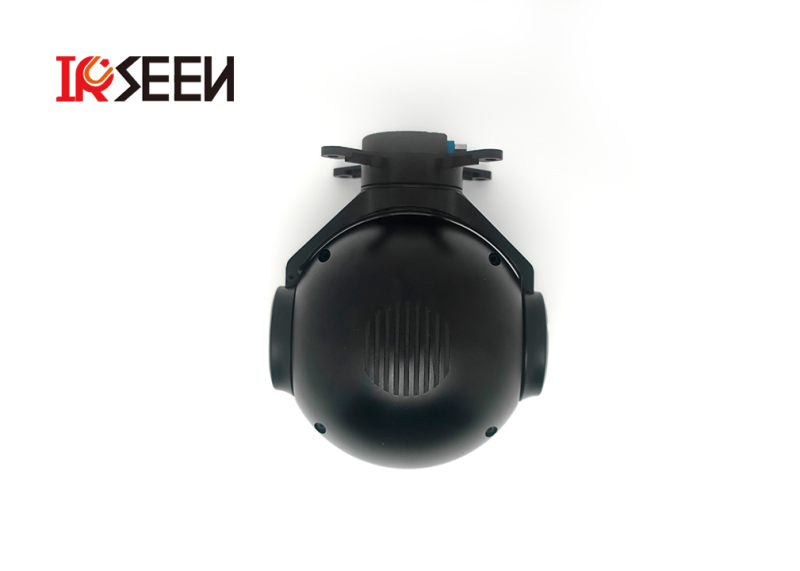

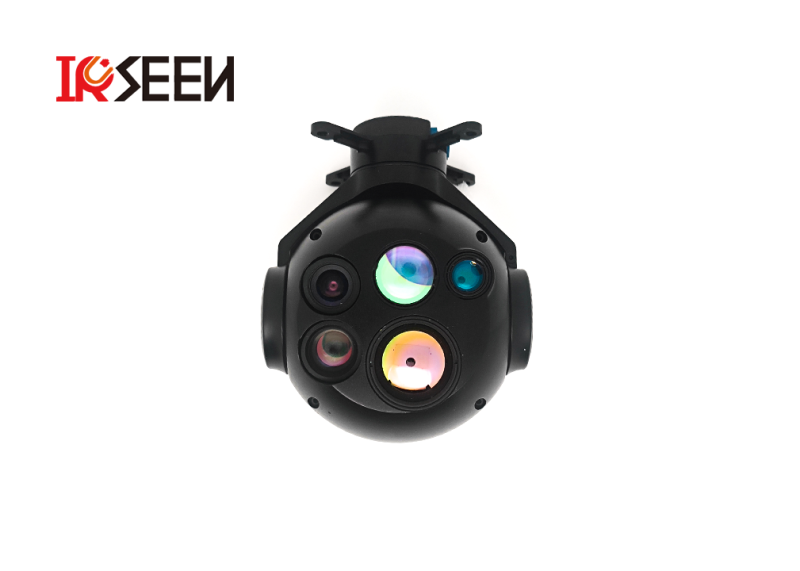

Gimbal de drone de rastreamento de alcance infravermelho
(Modelo # S21VR)
O sistema de rastreamento de imagem de modo duplo consiste em uma câmera infravermelha, uma câmera de luz visível e um módulo de rastreamento que pode bloquear e rastrear o movimento ao longo do dia, independentemente das condições climáticas. Esta é uma solução de ponta projetada para missões de drones. Com seus recursos avançados e design compacto, esta junta universal é ideal para profissionais que buscam recursos precisos de rastreamento e imagem.
- IR SEEN
- China
- 20 dias úteis
- 300
- em formação
- vídeo
- baixar
Destaques do produto:
1. EO IR GIMBAL: Esta junta universal é equipada com câmeras EO (eletro óticas) e IR (infravermelhas), fornecendo função de imagem de modo duplo para operações diurnas e noturnas.
2. Cápsula pequena: esta junta universal tem uma estrutura compacta e leve, pesando menos de 480 gramas, tornando-a perfeita para aplicações de drones onde as limitações de peso e tamanho são cruciais.
3. Drone Universal Joint: Esta junta universal foi projetada especificamente para drones e possui excelente estabilidade e capacidade de controle, garantindo uma imagem suave e estável mesmo sob condições de voo desafiadoras.
4.UAV POD: O design estrutural destacável rápido da junta universal permite fácil substituição de carga.
5. Junta universal de veículo aéreo não tripulado de três eixos: O sistema de estabilização de três eixos da junta universal garante capacidade de rastreamento precisa e estável, fornecendo gráficos suaves mesmo durante manobras de alta velocidade.
6. Alcance do laser: Equipado com função de alcance do laser, medindo uma distância de 3 km, capaz de posicionamento preciso.
Especificações:
Lente principal EO de 1、7.2/25mm: A junta universal é equipada com uma câmera EO de lente principal, que pode capturar imagens nítidas durante a operação diurna.
Infravermelho principal da lente de 2、24mm: A junta universal também é equipada com uma câmera infravermelha da lente principal, que pode obter imagens térmicas e melhorar a visibilidade em condições de pouca luz ou noturnas.
Alcance do laser de 3,3 km: Esta junta universal tem uma capacidade de alcance do laser de até 3 km, garantindo uma medição de distância precisa.
4、Função de rastreamento: A junta universal inclui um módulo de rastreamento que pode bloquear e rastrear alvos em movimento.
5、12~28V entrada de energia: Esta junta universal tem uma ampla faixa de entrada de tensão e pode ser facilmente integrada em vários sistemas de energia de drones.
6、Saída de vídeo Ethernet: A junta universal suporta saída de vídeo Ethernet, alcançando streaming de vídeo em tempo real e visualização remota.
7、Tamanho pequeno e baixo consumo de energia: Esta junta universal foi projetada para minimizar o consumo de energia sem afetar o desempenho, com propriedades de economia de energia e estendendo o tempo de voo de veículos aéreos não tripulados.
Parâmetros
MODELO | S2IVR-01 | S2IVR-02 | S2IVR-03 | |
Especificação do sistema | Tipo de sistema | Estabilidade do giroscópio | ||
Peso | 410g | 510g | ||
Sistema estável | Tipo de plataforma | Dois eixos | Tri-eixo | |
Azimute | -110°～+110° | N × 360° | ||
tom | -100°～+30° | |||
Velocidade angular máxima de busca | ≥100°/s | |||
Precisão de estabilidade | 0,1mrad(1°/2HZ) | |||
Precisão da posição angular | ≤0,3° | |||
câmera de luz visível | Resolução e taxa de quadros | 1920×1080 @60fps | ||
FOV GRANDE | 42° × 24,5° (7,2 mm) | |||
FOV PEQUENO | 12,7° × 7° (25mm) | |||
Câmera infravermelha | Resolução e taxa de quadros | 640×480@60fps | ||
FOV | 18,1° × 13,6° (lente principal de 24 mm) | |||
variando | Alcance do laser | Alcance≥3km; Precisão ± 1m | ||
módulo de rastreamento | Taxa de quadros | 60 Hz | ||
Velocidade de rastreamento | ±48 pixels/quadro | |||
Interface externa do sistema | Ao controle | RS232 | ||
Saida de video | LÍQUIDO | |||
Fonte de energia | Poder | 12～28V | ||
Consumo de energia | Av≤15W, Max≤30W | |||
Condições ambientais | Temperatura de operação | -40℃～+60℃ | -20℃～+60℃ | |
Temperatura de armazenamento | -50℃～+70℃ | |||
resistência ao choque | ≥400g | |||
Dimensões
Modo PIP:
Como funciona:
O drone de rastreamento e alcance infravermelho Gimbal combina tecnologias de alcance de luz visível, infravermelho e laser para oferecer a você soluções multifuncionais de rastreamento e imagem. O sistema de imagem de modo duplo da junta universal garante efeitos visuais nítidos e detalhados durante as operações diurnas e noturnas. O módulo de rastreamento bloqueia e rastreia de forma inteligente os alvos em movimento, fornecendo funções contínuas de detecção e análise.
Ao integrar componentes eletrônicos e ópticos avançados em um invólucro de metal compacto para operação, esta junta universal está em conformidade com as especificações de projeto EMC, garantindo desempenho confiável mesmo em ambientes exigentes. Seu design leve e recursos destacáveis rapidamente aprimoram ainda mais sua usabilidade, tornando-o crucial para máxima versatilidade em aplicações de drones.
Perguntas frequentes:
Q: Qual é o peso desta junta universal?
R: Os drones de rastreamento e alcance infravermelho do Gimbal pesam menos de 480 gramas, tornando-os uma escolha ideal para aplicações de drones.
P: Em que condições de iluminação esta junta universal pode ser usada?
R: Sim, esta junta universal combina câmeras EO e IR para obter um desempenho de imagem ideal durante o dia, com pouca luz ou à noite.
P: Qual é a faixa de entrada de energia desta junta universal?
R: A junta universal suporta uma faixa de entrada de energia de 12-28V, garantindo compatibilidade com vários sistemas de alimentação de drones.
P: Esta junta universal tem função de saída de vídeo?
R: Sim, esta junta universal usa saída de vídeo Ethernet para streaming de vídeo em tempo real e visualização remota.
P: Essa economia de energia universal rastreia o alvo em movimento?
R: Claro. A junta universal inclui um módulo de rastreamento, que pode obter reconhecimento e rastreamento precisos do alvo, fornecendo funções de detecção e análise em tempo real.
